PART 1 案例背景及目的
PART 2 方案設計
CUGTEM-GKPLUS瞬變電磁儀以其對低阻充水破碎帶的極高靈敏度、小體積效應、高縱橫向分辨率以及施工的快捷性和高效率而著稱。設備不僅適用于隧道掘進頭前方的探測,還能夠?qū)?cè)幫、頂板和底板進行探測,為生產過程中的水患超前預測預報提供了強有力的技術支持。
在本次瞬變電磁法探測中,我們沿掌子面布置了3條測線,每條測線上布置了9個測點,共計27個物理點。通過在掘進頭旋轉發射接收線圈,形成了一條超前探測的實測剖面。測線的探測范圍為橫向30°~150°,角度間隔15°,縱向30°~-30°。此外,為了增強二次場并提高信噪比,我們利用增強的發射功率,進一步加深了勘探深度及準確性。同時,通過多次脈沖激發場的重復測量疊加和空間域多次覆蓋技術的應用,進一步提高了信噪比,CUGTEM-GKPLUS瞬變電磁儀適用于工作復雜、噪聲干擾大的環境。

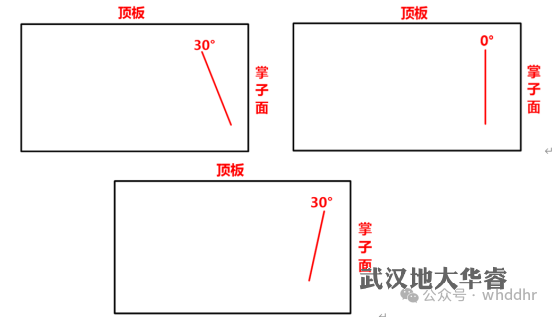

探測角度及測線布置如下圖所示。
PART 3 施工過程
測線1:掌子面瞬變電磁超前探視電阻率斷面扇形圖

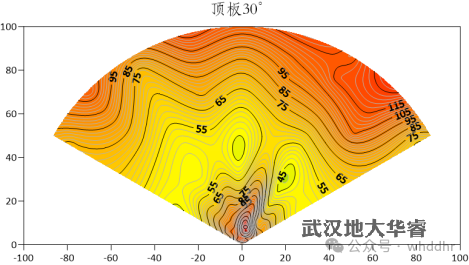

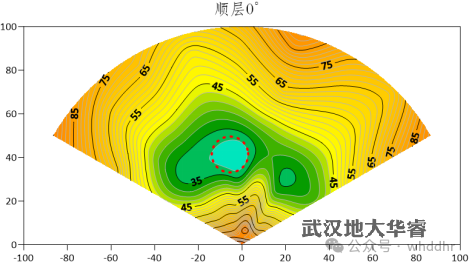

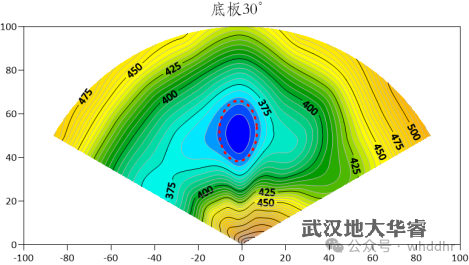

1#掌子面視電阻率斷面扇形圖
根據上圖所示,我們可以觀察到掌子面前方的視電阻率從頂板到底板呈現出一個明顯的下降趨勢。在掌子面的左右兩側,由于側幫鋼骨架支護的存在,我們發現了小范圍的低阻異常。然而,在順層正前方的低阻異常被推測為地層的真實電阻率反應,而非支護結構的影響。
在底板測線正前方,觀測到的異??赡苁怯捎诘貙颖旧懋惓Ec后方鋼骨架異常疊加而形成的強異常區。因此,我們可以推斷本次探測到的異常區主要集中在順層測線的90°~105°范圍內以及底板測線的90°方向,其埋深大約在40~60米之間。
測線2:掌子面前方視電阻率斷面扇形圖

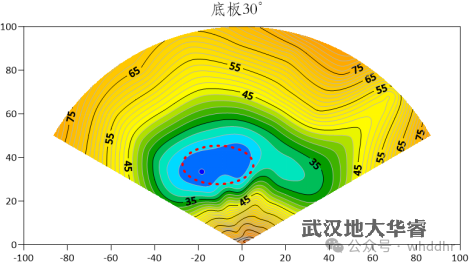

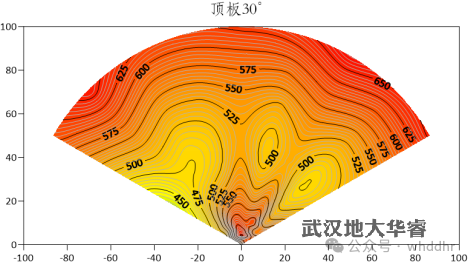

2#掌子面前方視電阻率斷面扇形圖
根據上圖分析,我們可以觀察到掌子面前方的視電阻率從頂板到底板呈現逐步降低的趨勢。由于本次探測的掌子面位于隧道上臺階施工區段,發射接收線圈與頂板鋼拱架之間的距離相對較近,導致在順層和底板方向上出現了較大面積的低阻異常。這些異??赡苁怯烧鎸嵉貙赢惓Ec鋼骨架異常疊加而成的。
綜合分析,我們可以推測本次探測到的異常區主要集中在順層測線的75°~90°范圍內以及底板測線的45°~90°方向,其埋深大約在20~40米之間。結合地質資料和現場條件,我們初步判斷這一異常區域可能對應著巖層裂隙中的弱含水區域。

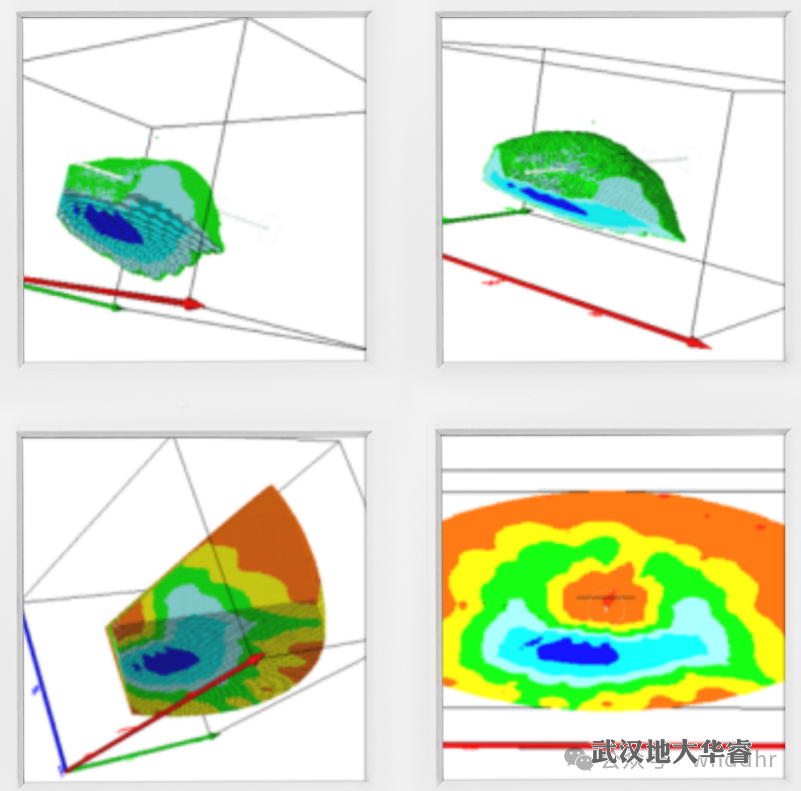

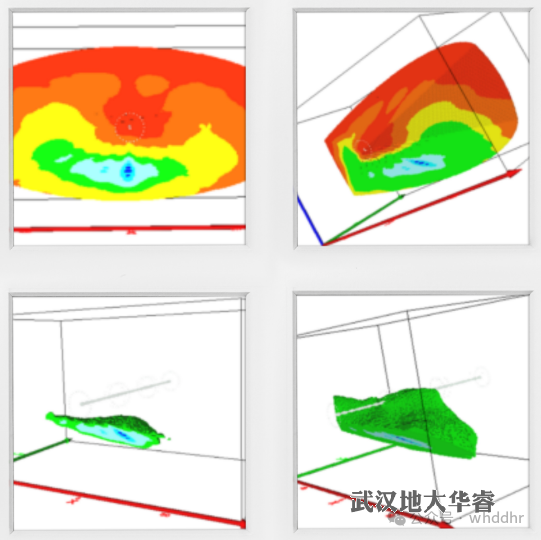

為了更準確地理解這一推測,建議參考三維視電阻率圖,它將提供更加全面的空間分布信息,有助于進一步驗證含水層的具體位置和含水量。
PART 4 成果分析
根據視電阻率等值線圖和礦井的水文地質資料,我們可以得出以下分析結果和改進建議:
對于1#探測位置,異常區主要集中在順層測線的90°~105°范圍內以及底板測線的90°方向,埋深約在40~60米。結合地質條件,這一異常區被推測為砂巖含水區域。為了驗證這一推測,建議進行鉆探或取樣分析,以確定砂巖的含水性并進行水量評估。
對于2#探測位置,異常區位于順層測線的75°~90°范圍內以及底板測線的45°~90°方向,埋深約在20~40米。根據地質條件,這一異常區被推測為巖層裂隙中的弱含水區域。為了進一步了解裂隙的發育情況和水的流動特性,建議采用高分辨率的地球物理方法進行補充探測,如微電阻率掃描或地面穿透雷達。
考慮到探測結果可能受到鋼骨架支護結構的影響,建議在數據分析時采用去噪處理,以區分支護結構引起的假異常和真實的地質異常。
為了提高探測的準確性,可以考慮使用多種地球物理方法進行綜合分析。在探測過程中,應加強對探測設備的校準和維護,確保數據采集的準確性和可靠性。對于探測到的異常區域,建議與工程地質和水文地質資料相結合,進行交叉驗證,以提供更全面的地質模型。
