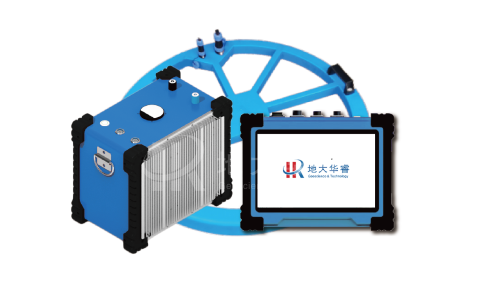

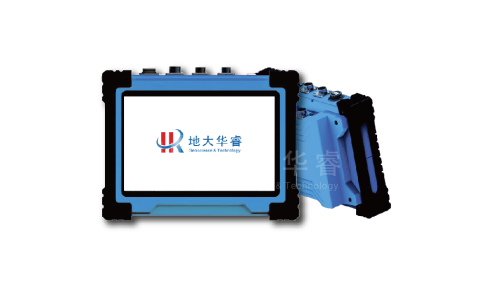

中國地質大學武漢地大華睿研發的CUGTEM-TY拖曳式瞬變電磁系統，采用了共面等值反磁通瞬變電磁法原理，通過連續測量模式，有效消除了傳統瞬變電磁測量中的“盲區”。該系統能夠?qū)崿F(xiàn)超淺層連續探測，并且可以使用“大型中心回線”裝置進行深部探測。系統由共面等值反磁通一體式天線、大功率發射機、外置電池箱以及平板電腦交互平臺組成，實現了收發線圈與RTK一體化設計，便于搭載在汽車或船只上進行作業。探測數據和位置記錄信息實時顯示在接收機中，確保了探測的精確性和效率，同時能夠?qū)崟r(shí)反演出探測結果，為道路和堤壩的快速檢測提供了有效手段。這一技術的研發，對于水庫江河堤壩滲漏、道路路基不密實、富水、巖溶等病害的探測具有重要的實際應用價值。
1、交通工程：公路病害快速檢測、鐵路路基隱患等檢測(檢測深度可達30米)。
2、水利工程：江、河、湖泊、水庫堤壩滲漏隱患檢測、汛期抗洪搶險堤壩滲漏快速檢測。
3、市政工程：地下管線位置和走向探測。
4、工程質量檢測：隧道襯砌質量，橋梁結構和存在病害，建筑物內的鋼筋分布探測。
5、地質勘探工程：巖局、空洞、斷局地質結構、地下水以及地下礦藏勘察。
傳統的瞬變探測儀，在我國已經有三十多年的使用歷史，在各個領域，解決了很多的探測難題，但因其技術的局限性，在一些工程實踐中，很難滿足工作需求。
和傳統的手工測量方法相比，本系統可以完成自動激發與接收，工作效率更高、施工更方便。同時可以通過移動車的大小，改變測量裝置組合形式多樣，滿足不同場景的瞬變探測要求。接收線圈的裝置形式多樣，既可用單一水平線圈接收，接收二次感應磁場的 Z 分量，即垂直分量 ；也可同時利用垂直線圈觀測二次場信號的 Hx、Hy 分量，不僅分辨率能明顯提高，可以做到精細探查，又可以確定目標異常體的位置和發育規模。
1、輕質外殼：提高了運輸?shù)谋憷?，運輸和組裝僅需2人，而僅需1人即可進行操作。
2、搭載方便：不需要笨重的車輛和在道路上使用的特殊權限。
3、運維簡單：設備完全無需與地面接觸，大降低了維護成本。
4、采集軟件：智能濾波現場自動判斷數據質量，處理軟件一鍵成圖。
5、解釋軟件：病害現場智能自動判別、現場一鍵成圖、三維成像。
6、數據中心互聯：勘探數據的實時上傳保存解釋和成圖，為快速出工程報告提供有效支持。
1、定期維護，保持設備清潔。
2、儀器如果長時間存放，要定期充電，每隔3個月做一次充放電。
3、本機帶定時關機功能，但是為特殊需要可設定為一直保持工作，所以，注意在一次使用完畢后確認儀器已關機，以節省電池電能。
4、如果儀器出現故障，非專業人員不得擅自維修。
