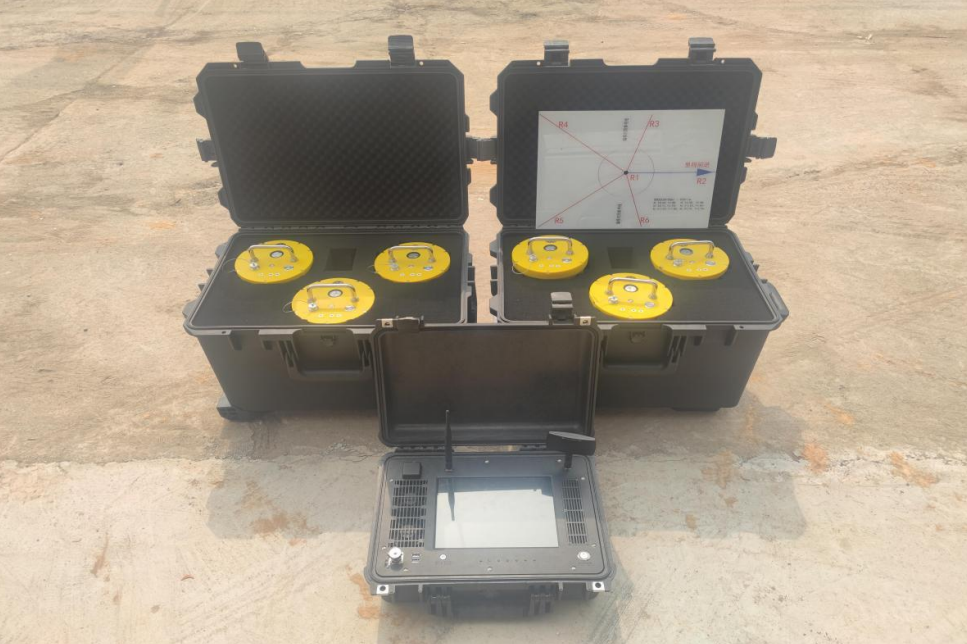

VIDO 一體化智能微動探測儀，由無線智能微動探測主機和三分量智能微動以及采集儀組成。
微動儀器的一致性是儀器參數的最重要指標，可以說是其他儀器參數的綜合表現，測試臺陣儀器一致性的好壞直接體現到提取的頻散曲線的可靠程度，可用于判斷分析可用的頻率范圍。

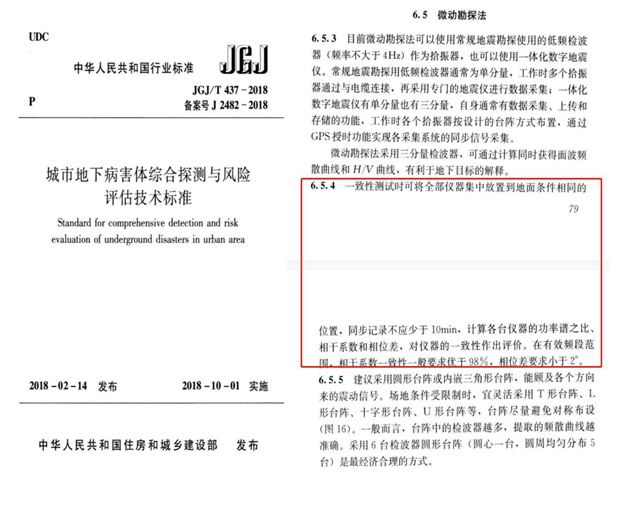

根據 JGJ/T 437-2018 行業規范中，微動勘探法中的一致性測試方法對城勘VIDO 儀器的一致性進行檢測，結果如圖所示。VIDO 在微動勘探所需的頻段范圍內，相干系數（98%以上）和相位差（2°以下）都維持在非常優秀的水平。

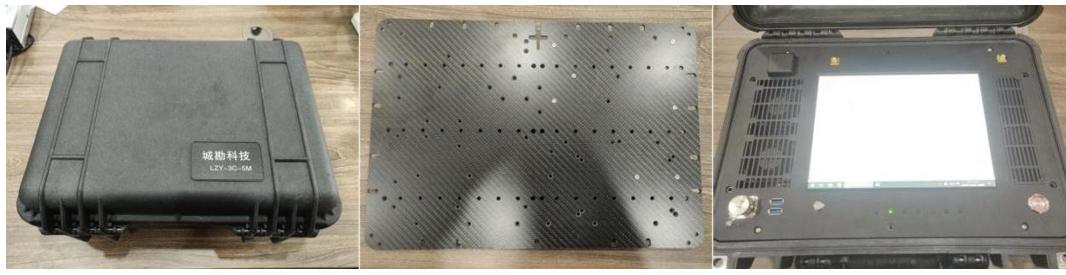

1、主機外部采用美國進口設備專用防護箱，內部采用碳纖維材質做結構支撐， 降低重量的同時達到堅固耐用、抗化學腐蝕、耐高低溫的特性。液晶屏采用日本進口高亮顯示屏，最高亮度1300nits，外業在烈日直射條件下依舊可以目視。內置工控機，搭載win10系統，具備藍牙模塊，既可以通過觸屏交互，也可以連接藍牙使用鼠標鍵盤。內部包含WIFI 模塊，開機自動搭建主機和采集儀使用的無線網絡環境。并且使用最高性能的 DSP 和 FPGA 作為主協處理器，具備高速處理計算數據的能力。

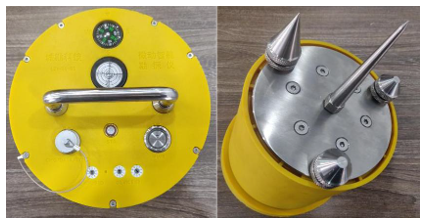

2、采集儀整體采用一體化成型工藝，面蓋區域經過密封處理，防護等級達到IP67，適用于各類復雜工程環境。外部金屬件采用 304 不銹鋼材，具有良好的耐蝕性、耐熱性，低溫強度和機械特性。根據多年項目經驗精心設計配重底座，使整體上更加穩固，增強硬質化路面的耦合效果，尤其是在大風天氣。提供三種可替換的平底、尖錐調平腳和增長尖錐，適應不同的場地作業需求。

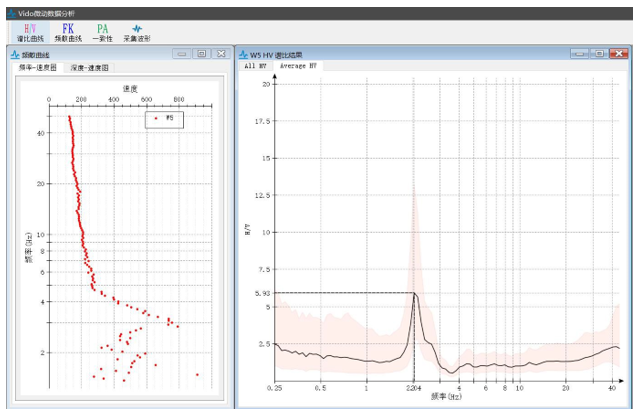

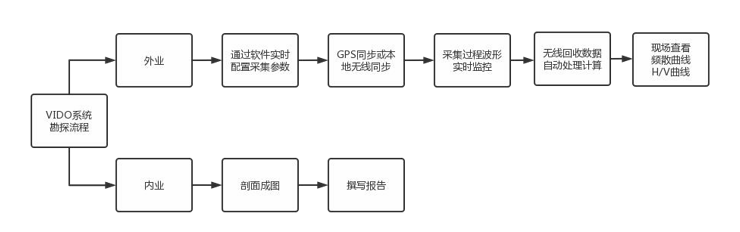

3、外業：傳統的微動勘探需要提前設置采集儀參數，然后到現場進行采集作業， 中間過程不可控制，儀器狀態和數據質量不可管控。VIDO 在外業可以通過主控機實時監控采集儀狀態和查看數據波形，并且采集完畢自動通過 WIFI 無線回收數據和處理計算，現場查看頻散曲線和 H/V 曲線，從結果上進行采集數據的質量管控，避免內業才發現采集的數據出現意外，需要返場重新采集的費時費力的狀況。

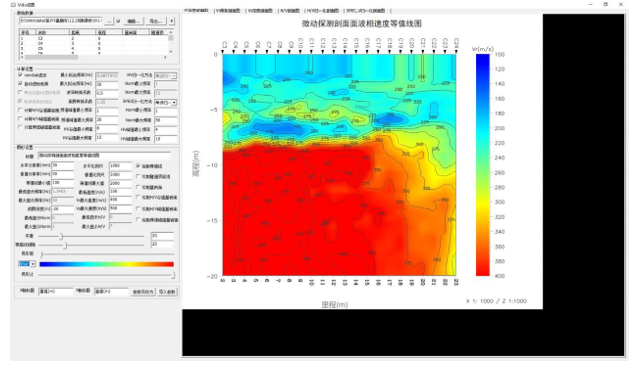

內業：傳統的微動勘探需要通過有線的方式回收數據，再經過數據分割處理生成各測點的數據，再導入到數據處理軟件中進行計算獲取頻散曲線，最后再進行反演和剖面繪圖。VIDO 直接根據外業計算好的結果進行剖面繪圖，然后由物探工程師根據其他場地資料進行物探解釋，通過將重復的，低技術含量的工作交給電腦來自動化智能化的處理，大大提高了物探工程師的內業工作效率。
一體化智能探測儀目前已使用在各種復雜環境的工程物探項目，其中包含平整的公路、水泥斜坡、水稻田和旱田、高低起伏的山區林地等各種復雜場地。
1、定期維護，保持設備清潔。
2、儀器如果長時間存放，要定期充電，每隔3個月做一次充放電。
3、本機帶定時關機功能，但是為特殊需要可設定為一直保持工作，所以，注意在一次使用完畢后確認儀器已關機，以節省電池電能。
4、如果儀器出現故障，非專業人員不得擅自維修。
